8 entradas HD/SD-SDI
4 entradas RGB/COMPONENTE
2 entradas DVI-D/HDMI
2 entradas SD
Equipado com Entradas HD/SD SDI para equipamentos de vídeo profissional broadcast, bem como entradas DVI-D para conexão de um computador PC ou Mac.
Também possui entradas RGB analógico, Componente, S-Video e Composto.
*É necessário um adaptador DVI-D - HDMI.
Formatos de Saída
2 Saídas HD/SD-SDI
2 Saídas RGB/COMPONENTE
2 Saídas DVI-D/HDMI
2 Saídas SD
Possui saída digital e analógica em resolução HD enquanto faz a conversão para SD ao mesmo tempo.
Mostra a tela principal enviando sinal para a tela secundária para gravação e transmissão para TV.
Envia a saída para duas telas incluindo com capacidade de edge-blend.
*É necessário um adaptador DVI-D - HDMI

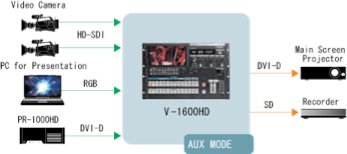

Produção Ao Vivo: Produção de Eventos
Várias fontes de vídeo podem ser perfeitamente mixadas sem a necessidade de conversores de vídeo externos

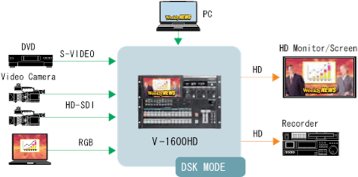

Produção Ao Vivo: Produção em Estúdio
Textos de um PC ou MAC podem ser utilizados como uma composição para conteúdo de fundo. A saída HD é utilizada para dar saída para a tela principal, para gravação ou transmissão de TV e a saída SD é utilizada para a monitoração, streaming ao vivo ou gravação.
Soluções múltiplas telas: Saídas Independentes
Duas saídas independentes ligadas a várias telas para produção de vídeo em eventos ao vivo.
*Em modo DUAL, o controle de PinP, recorte e DSK, não estão disponíveis. As transições de vídeo disponíveis serão corte e fusão (CUT/Mix/Fade In/Out).
Solução Multi-Screen: Multi-Telas com Edge Blending
Mostra uma única imagem em duas telas. A função Edge Blending possibilita a junção das duas imagens sem falhas.
*Em modo SPAN, PinP, recorte, DSK e controle externos, não é disponível. As transições de vídeo disponíveis serão corte e fusão (CUT/Mix/Fade In/Out).

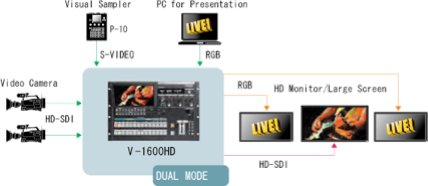

Soluções Multi-Telas: Modo DUA
Usando o modo DUAL, duas entradas de vídeo podem ser exibidas individualmente ou serem exibidas ao mesmo tempo. A monitoração de cada saída permite uma operação muito precisa.
*Em modo DUAL, o controle de PinP, recorte, DSK, não estaráo disponíveis. As transições de vídeo disponíveis serão corte e fusão (CUT/Mix/Fade In/Out).
Soluções Multi-Telas: Modo SPLIT
Utilizando o modo SPLIT, duas entradas de vídeo podem ser ligadas em um monitor. Isto é útil para comparar duas imagens em um único monitor.
*Em modo SPLIT, o controle de PinP, recorte, DSK, não estaráo disponíveis. As transições de vídeo disponíveis serão corte e fusão (CUT/Mix/Fade In/Out).
MULTI-ZOOM
Utilizando a saída thru de um canal e conectá-lo na entrada de outro (ou para múltiplos canais), você pode aplicar zoom em qualquer posição da imagem de vídeo, isto possibilita criar vários sinais de camera vitual. Isso dá a impressão que existem mais cameras conectadas ao switcher.
Monitor
Monitor LCD de Alta definição de 8,5 polegadas
O monitor de alta qualidade da V-1600HD, proporciona a visualização de cada uma das fontes de vídeo, eliminando a necessidade de monitores externos. Além disso, as funções de menu e configurações podem ser exibidas no monitor.
PVW (Preview) permite visualizar previamente o efeito do PinP.
O menu de configuração pode ser exibido na saída de monitoração.
Seleção de 3 tipos de saída
Podem ser selecionadas as seguintes fontes para o Monitor: PGM (Programa), PVW (preview) e AUX (auxiliar)
Efeitos

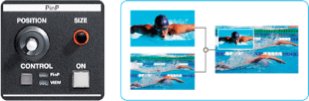

PinP (Picture in Picture)
Duas imagens podem ser combinadas em um monitor usando a função PinP.

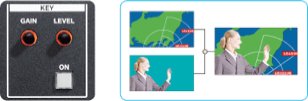

Composições por Recortes
Ativa o recorte por chroma ou luminância inclusive em imagens semi-translúcidas usando a função “Linear Key”.

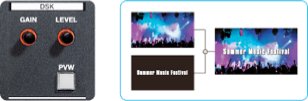

DSK (Downstream Keyer)
A função DSK é adequada para textos ou logotipos. A imagem principal pode ser visualizada no monitor PVW.
Várias transições de Efeitos
Inclui tipos de transições como fusão NAM, FAM além destes, possui mais 4 tipos wipes. A Transição FAM (todos os aditivos de mixagem): Mantém a estabilidade em imagens de transição com o nível de luminosidade.
A transição NAM (Non-Additive Mix): As duas imagens vão ser comparadas e os pixels que possuem um nível de brilho mais elevado serão mostrados enquanto as imagens são trocadas.
Operação Intuitiva
64 (8x8) Memórias
Armazena ajustes determinados pelo usuário préviamente e configurações desejadas para carregar instantaneamente.
Entradas configuráveis
Os formatos dos canais de 11-14 podem ser selecionáveis. O formato selecionado é mostrado no indicador iluminado da entrada status.

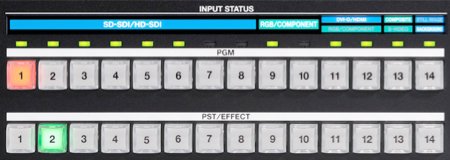

14 canais para PGM/PST
PGM/PST (Program/Preset) botões com estilo, são similares aqueles usados nos switchers de broadcast. O indicador verde fica acesso, indicando que aquele é o sinal que está sendo utilizado.
Manual de Transição
Equipado com botão Take e Manche estilo fader T-bar.
Acesso Rápido as Funções
Botões de operação dedicados, permitem uma configuração rápida e fácil.
Outras Funções
Imagens a partir da memória USB
As imagens podem chegar até 1920 x 1200 pixels de resolução em cada canal.
Sincronize Usando V-Link
Os Video mixers da Roland e o sistema V-Mixer de Áudio, podem ser sincronizados com o V-1600HD usando V-LINK.
MULTI-Entradas
8 Entradas HD/SD-SDI
HD-SDI, SD-SDI é reconhecido automaticamente. Se a configuração de saída é diferente que a configuração de entrada, você pode escolher “letterbox” ou preencher as opções.
*Áudio não está disponível.
2 Entradas DVI-D/HDMI
Possui 4 entradas DVI-D. O HDMI pode ser entrada para HDMI e usar o adaptador DVI.
*Não suporta HDCP e HDMI 1.3 ou posterior. Áudio não está disponível.
4 Entradas RGB/COMPONENTE
4 Entradas analógicas RGB com conectores DB-15, incluindo 2 conectores componente. Também suporta RGBHV.
2 Entradas SD
Entradas composto (tipo BNC) e S-Video (Y/C)
*Todos tem entrada individual para melhor configuração do sistema.
MULTI-Saídas
2 Saídas SDI
Suporta formato de saídas HD-SDI ou SD-SDI. 2 Saídas podem ser usadas em um sinal de PGM/PVW/AUX.
2 saídas DVI-D/HDMI
Você pode conectar um projetor ou monitor que suporta uma conexão digital. Na saída HDMI é possível usar um adaptador HDMI para DVI-D. 2 saídas podem ser usadas em um sinal de PGM / PVW / AUX.
2 saídas RGB/COMPONENTE
Você pode conectar um projetor ou um computador com saídas RGB ou componente. Um sinal de vídeo pode ser usado no PGM / PVW / AUX.
*O formato de saída depende do modo de saída.
2 Saídas SD
A Saída de vídeo SD pode ser usada como AUX. Uma sinal de vídeo pode ser usado no PGM/PVW/AUX.
*O formato de saída depende do modo de produção.
Outros conectores
Referência de entrada
Entrada de referência está disponível para sincronização de um equipamento externo.
Conector Remoto RS-422
Pode ser controlado via software RS-422.
Saída TALLY
O Sinal TALLY é fornecido para a câmera ou monitores externos.
MIDI
Você pode controlar o V-1600HD através de qualquer dispositivo MIDI ou qualquer V-LINK.
