Opciones de Alimentación Eléctrica para el S-0808
Acerca de la Alimentación Eléctrica para el S-0808
Selecciona de entre tres opciones el tipo de alimentación eléctrica adecuado para tu aplicación: Batería externa, REAC Embedded Power, y adaptador de corriente AC. Los tipos de montaje de la batería externa compatibles incluyen IDX y Anton Bauer.
| Batería Externa |
Adaptador AC |
Cable Ethernet |

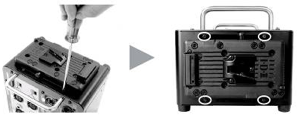

Compatible con las baterías externas hechas por IDX y Anton Bauer. Usando la placa adaptadora incluida, la batería externa y su respectivo montaje pueden ser anexados al lado del aparato. Esto habilita que el S-0808 sea usado en locaciones donde la electricidad de Corriente Alterna no esté disponible. |
La electricidad puede ser provista al conectar un adaptador AC de propósito general en el puerto DC IN en el S-0808 (12-18V, 3A). |
Tanto el flujo de audio como la electricidad son transmitidas a través de un cable REAC (CAT5e). La electricidad se administra al S-0808 desde hasta 100 metros de distancia usando aparatos que sean compatibles con la electricidad añadida REAC Embedded Power (p.e., S-4000M, S-4000D). Algunos aparatos PoE (25W o mayores) también pueden proveer la electricidad necesaria. |
Opciones de Batería IDX
Vincula dos baterías E-10 de IDX para obtener hasta 9 horas de uso continuo
* Asumiendo que las baterías estén completamente cargadas y todos los phantom power activados (5mA x 8ch).
* La temperatura ambiental, estado de carga de la batería, y la antigüedad de la batería pueden afectar el tiempo actual de operación.
Artículos que requieren ser comprados por separado:
* El cargador portátil EC-1 es un modelo simplificado y solo carga hasta el 90%. Usen el VL-2S u otros cargadores para obtener hasta el 100% de la capacidad de carga.
* Compatible con P-VS2
Alineación de Baterías (IDX)
Baterías Externas hechas por IDX. Los productos mostrados a continuación son solamente ejemplos. Pueden existir productos mas nuevos con especificaciones similares o mejores.
|
Capacidad |
Tiempo de operación con 1 unidad |
Tiempo de operación con 2 unidades vinculadas* Power Link |
E-7S
 |
68Wh
14.8V
4.6Ah |
3.2h |
No se puede vincular |
E-HL9S
 |
88Wh
14.4V
6.15Ah |
4.2h |
No se puede vincular |
E-HL9
 |
88Wh
14.4V
6.15Ah |
4.2h |
8.4h |
E-10S
 |
93Wh
14.8V
6.3Ah |
4.5h |
No se puede vincular |
E-10
 |
93Wh
14.8V
6.3Ah |
4.5h |
9.0h |
ELITE-S
 |
136Wh
14.8V
9.2Ah |
6.5h |
No se puede vincular |
ELITE
|
136Wh
14.8V
9.2Ah |
6.5h |
No se puede vincular |
La temperatura ambiental, estado de carga de la batería, y la antigüedad de la batería pueden afectar el tiempo actual de operación.
El tiempo de operación indicado se ha basado en el uso del phantom power en 5mA x 8ch.
El tiempo de operación de la batería es calculado por: Capacidad de la batería (Wh) ÷ electricidad consumida por el S-0808
* Las calculaciones son solamente estimaciones. La electricidad consumida por el S-0808 = 22W cuando se use el phantom power en 5mA x 8ch.
25W cuando se use el phantom power en 10mA x 8ch.
Con Power Link se pueden montar 2 baterías para duplicar la capacidad. Power Link requiere del mismo tipo de baterías y de las mismas especificaciones para el cargador. |
Vincula dos baterías NP de IDX para obtener hasta 6 horas de uso continuo
* Asumiendo que las baterías estén completamente cargadas y todos los phantom power activados (5mA x 8ch).
* La temperatura ambiental, estado de carga de la batería, y la antigüedad de la batería pueden afectar el tiempo actual de operación.
Artículos que requieren ser comprados por separado:
Alineación de Baterías (IDX NP). Los ejemplos son mostrados en la siguiente tabla. Pueden existir productos mas nuevos con especificaciones similares o mejores.
|
Capacidad |
Tiempo de operación con 1 unidad |
Tiempo de operación con 2 unidades vinculadas * Power Link |
NP-L7
 |
68Wh
14.6V
4.6Ah |
3.2h |
6.4h |
NP-L7S
 |
68Wh
14.6V
4.6Ah |
3.2h |
6.4h |
NP-23dx
 |
28Wh
12V
2.4Ah |
1.25h |
2.5h |
La temperatura ambiental, estado de carga de la batería, y la antigüedad de la batería pueden afectar el tiempo actual de operación.
El tiempo de operación indicado se ha basado en el uso del phantom power en 5mA x 8ch.
El tiempo de operación de la batería es calculado por: Capacidad de la batería (Wh) ÷ electricidad consumida por el S-0808
* Las calculaciones son solamente estimaciones. La electricidad consumida por el S-0808 = 22W cuando se use el phantom power en 5mA x 8ch.
25W cuando se use el phantom power en 10mA x 8ch. |
Opciones de Batería Anton Bauer
Vincula dos baterías DIONIC 90 hechas por Anton Bauer para obtener hasta 9 horas de uso continuo
* Asumiendo que las baterías estén completamente cargadas y los phantom power activados (5mA x 8ch).
* La temperatura ambiental, estado de carga de la batería, y la antigüedad de la batería pueden afectar el tiempo actual de operación.
Artículos que requieren ser comprados por separado:
Alineación de Baterías (Anton Bauer)
Los ejemplos están en la siguiente lista. Pueden existir nuevos modelos.
|
Capacity |
Tiempo de operación con 1 unidad |
Tiempo de operación con 2 unidades vinculadas* HOT SWAP |
DIONIC HC
 |
91Wh
14.4V |
3.2h |
No se puede vincular |
DIONIC 90
 |
90Wh
14.4V |
4.1h |
8.2h |
DIONIC 160
 |
160Wh
14.4V |
4.2h |
No se puede vincular |
HyTRON 50
 |
50Wh
14.4V |
2.3h |
4.6h |
HyTRON 100
 |
100Wh
14.4V |
4.5h |
No se puede vincular |
HyTRON 140
 |
140Wh
14.4V |
6.5h |
No se puede vincular |
La temperatura ambiental, estado de carga de la batería, y la antigüedad de la batería pueden afectar el tiempo actual de operación.
El tiempo de operación indicado se ha basado en el uso del phantom power en 5mA x 8ch.
El tiempo de operación de la batería es calculado por: Capacidad de la batería (Wh) ÷ electricidad consumida por el S-0808
* Las calculaciones son solamente estimaciones. La electricidad consumida por el S-0808 = 22W cuando se use el phantom power en 5mA x 8ch.
25W cuando se use el phantom power en 10mA x 8ch.
Con HOT SWAP se pueden montar 2 baterias para duplicar la capacidad. HOT SWAP requiere del mismo tipo de baterías y de las mismas especificaciones para el cargador. Requiere de QR- HOTSWAP-GM. |
Configuración de la Batería
Adaptador AC
Roland no fabrica un adaptador AC original para el S-0808. Utiliza cualquier adaptadro AC que sea compatible con estilo de conector XLR 4-pin DC IN terminal en el S-0808.
REAC Embedded Power
REAC Embedded Power es la tecnologia original Roland que transmite tanto el audio como la electricidad via un cable REAC (Cat5e/6). En el siguiente diagrama, al conectar el S-4000M, la electricidad es provista al S-0808 en el lado del área de grabación.
Genuinos productos Roland equipados con durables puertos conectores (Ethercon).
A continuación están los aparatos Roland que proveen electricidad al S-0808.
S-4000M Unidad para Combinar REAC
Combina hasta cuatro flujos REAC en uno solo. Provee la electricidad para hasta cuatro unidades S-0808. Cuando es establecido en modo THRU, trabaja como un sistema punto-a-punto snake dedicado para 2 sistemas digital snale S-0808 (16x16). |
S-4000D, Divisor y Distribuidor de Poder REAC
Divide y/o extiende la señal REAC. Capas de administrar electricidad para hasta ocho aparatos S-0808 simultáneamente. |
What is PoE?
The Standard which Supplies Power via an Ethernet Cable
¿Que es PoE?
・ Acrónimo de “Power over Ethernet”
・ Administra electricidad a otros aparatos Ethernet vía un cable Ethernet
・ El estándar incluye IEEE802.3af, así como el IEEE802.3at (PoE+), que es expandible y provee una mayor capacidad eléctrica.
Al conectar un conmutador con PoE+ en línea con el cable Cat5e/6, la electricidad es administrada a ambas unidades S-0808.
PoE Detallado
Estándar que Administra Electricidad via el Cable Ethernet
¿Que es PoE y PoE+?
- Acrónimo de “Power over Ethernet”
- Administra electricidad a otros aparatos Ethernet vía un cable Ethernet
- El estándar IEEE802.3af; administra electricidad a los aparatos compatibles con PoE por hasta 15.4W (tales como la Mezcladora Personal Roland M-48)
- El estándar IEEE802.3at (PoE+); administra electricidad a los aparatos compatibles con PoE por hasta 30W (tales como el Digital Snake Roland S-0808)
Configuración del alambrado de cobre del CAT5e/6
- El cable contiene ocho alambres de cobre que están acomodados en cuatro pares.
- Un par es usado para el envío, el otro par es usado para la recepción de la data.
Configuraciones PoE
- Utiliza dos pares de alambres de cobre para administrar la electricidad.
- Un par transporta ambas cargas positive y negativa.
- Existen dos patrones: el patrón A utiliza dos pares de alambres de cobre para la comunicación de la data y para la administración de la electricidad, el patrón B utiliza dos pares para la comunicación de la data y dos pares para la administración de la electricidad.
- Los aparatos que no soporten PoE no son detectados automáticamente, por lo tanto la electricidad no es administrada a esos aparatos.
* REAC Embedded Power tiene la misma configuración PoE básica, pero no es compatible con el modelo del patrón A.
Los aparatos que pueden administrar electricidad al S-0808 en elpapel de Inyector General PoE+ o Conmutador PoE+ están disponibles por los proveedores tales como TrendNet, Level One, PowerDsine entre otros. Asegúrense de que puedan administrar 30W directamente o si también pueden administrar 15W, en cuyo caso ese aparato tendrá un interruptor que pueda conmutarlo a 30W.
Ejemplos de Configuración
